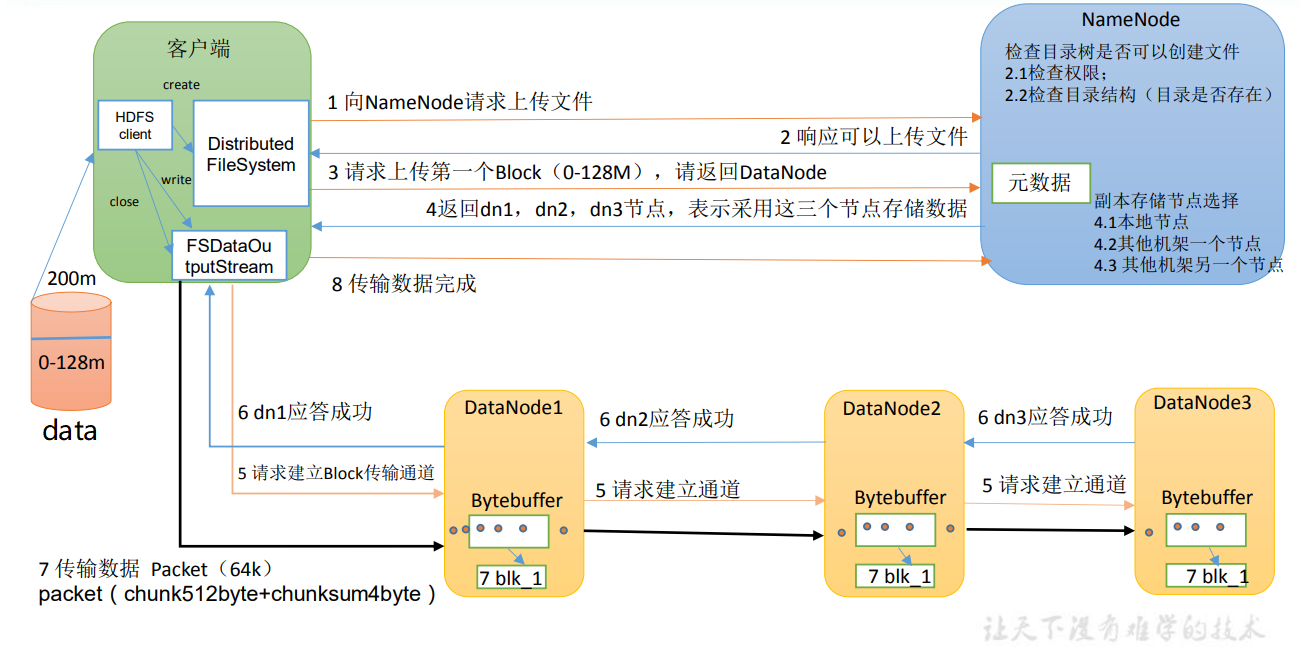

一：写数据流程

（1）客户端通过 Distributed FileSystem 模块向 NameNode 请求上传文件，NameNode 检查目标文件是否已存在，父目录是否存在。

（2）NameNode 返回是否可以上传。

（3）客户端请求第一个 Block 上传到哪几个 DataNode 服务器上。

（4）NameNode 返回 3 个 DataNode 节点，分别为 dn1、dn2、dn3。

（5）客户端通过 FSDataOutputStream 模块请求 dn1 上传数据，dn1 收到请求会继续调用 dn2，然后 dn2 调用 dn3，将这个通信管道建立完成。

（6）dn1、dn2、dn3 逐级应答客户端。

（7）客户端开始往 dn1 上传第一个 Block（先从磁盘读取数据放到一个本地内存缓存），以 Packet 为单位，dn1 收到一个 Packet 就会传给 dn2，dn2 传给 dn3；dn1 每传一个 packet 会放入一个应答队列等待应答。

（8）当一个 Block 传输完成之后，客户端再次请求 NameNode 上传第二个 Block 的服务器。（重复执行 3-7 步）。

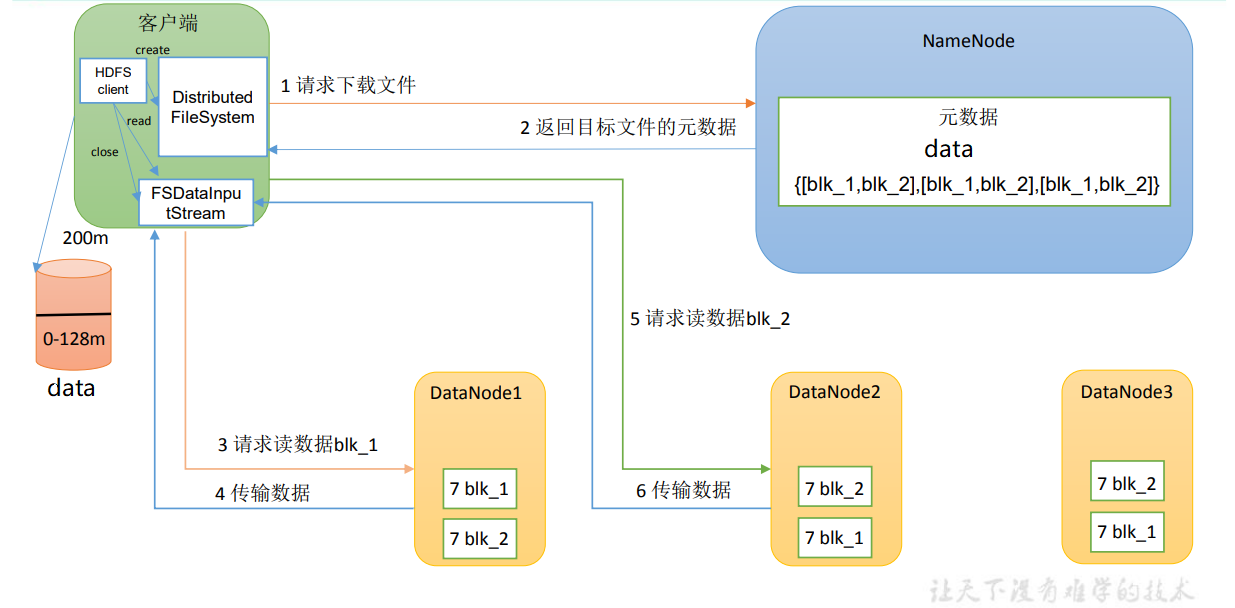

二：读数据流程

（1）客户端通过 DistributedFileSystem 向 NameNode 请求下载文件，NameNode 通过查询元数据，找到文件块所在的 DataNode 地址。

（2）挑选一台 DataNode（就近原则，然后随机）服务器，请求读取数据。

（3）DataNode 开始传输数据给客户端（从磁盘里面读取数据输入流，以 Packet 为单位来做校验）。

（4）客户端以 Packet 为单位接收，先在本地缓存，然后写入目标文件。

三：网络拓扑-节点距离计算

在 HDFS 写数据的过程中，NameNode 会选择距离待上传数据最近距离的 DataNode 接收数据。那么这个最近距离怎么计算呢？

节点距离：两个节点到达最近的共同祖先的距离总和。

假设有数据中心 d1 机架 r1 中的节点 n1。该节点可以表示为/d1/r1/n1。

两个数据中心依靠外部的网络连接，数据中心可看作一个机房。

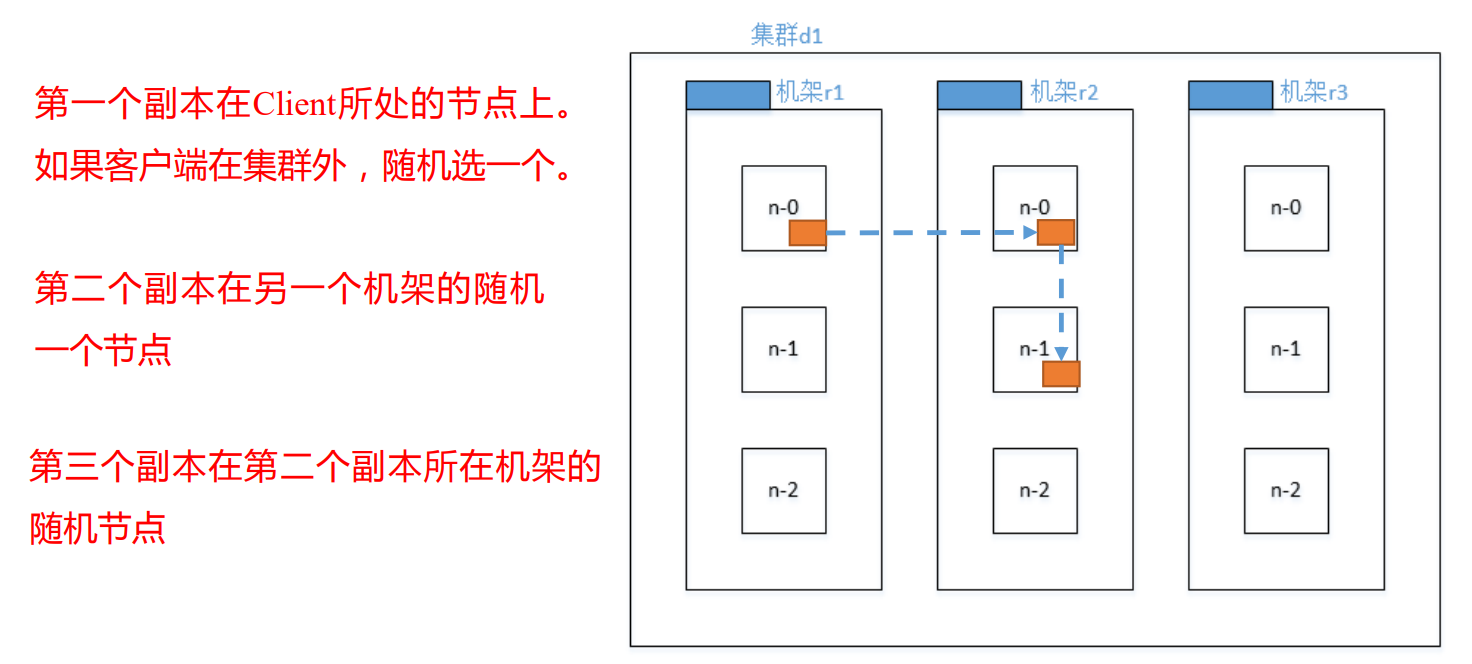

四：机架感知（副本存储节点选择）

4.1 机架感知说明

Apache Hadoop 3.3.4 – HDFS Architecture

对于常见情况，当复制因子为3时，HDFS的放置策略是，如果编写器在datanode上，则将一个副本放在本地计算机上，否则放在与编写器在同一机架中的随机datanode上，另一个副本放在不同(远程)机架中的节点上，最后一个放在同一远程机架中的不同节点上。

此策略减少了机架间的写入流量，从而总体上提高了写入性能。机架故障的几率远小于节点故障的几率；该策略不影响数据可靠性和可用性保证。但是，它不会减少读取数据时使用的聚合网络带宽，因为数据块仅放置在两个不同的机架中，而不是三个。

使用这种策略，数据块的副本不会均匀分布在机架上。两个副本位于一个机架的不同节点上，另一个副本位于另一个机架的节点上。该策略提高了写入性能，而不影响数据可靠性或读取性能。

4.2 源码说明

Crtl + n 查找 BlockPlacementPolicyDefault，在该类中查找 chooseTargetInOrder 方法。


/**
   * Calculate the maximum number of replicas to allocate per rack. It also
   * limits the total number of replicas to the total number of nodes in the
   * cluster. Caller should adjust the replica count to the return value.
   *
   * @param numOfChosen The number of already chosen nodes.
   * @param numOfReplicas The number of additional nodes to allocate.
   * @return integer array. Index 0: The number of nodes allowed to allocate
   *         in addition to already chosen nodes.
   *         Index 1: The maximum allowed number of nodes per rack. This
   *         is independent of the number of chosen nodes, as it is calculated
   *         using the target number of replicas.
   */
  private int[] getMaxNodesPerRack(int numOfChosen, int numOfReplicas) {
    int clusterSize = clusterMap.getNumOfLeaves();//datanode的数量
    int totalNumOfReplicas = numOfChosen + numOfReplicas;//总共的副本数量
    if (totalNumOfReplicas > clusterSize) { //如果总的数量大于集群datanode的数量
      numOfReplicas -= (totalNumOfReplicas-clusterSize); //修正副本的数量
      totalNumOfReplicas = clusterSize; //总的副本的数量等于集群datanode的数量
    }
    // No calculation needed when there is only one rack or picking one node.//如果只有一个rack或者只选取一个结点，那么没有必要计算。
    int numOfRacks = clusterMap.getNumOfRacks();
    if (numOfRacks == 1 || totalNumOfReplicas <= 1) {
      return new int[] {numOfReplicas, totalNumOfReplicas};
    }

    int maxNodesPerRack = (totalNumOfReplicas-1)/numOfRacks + 2;//如果totalNumOfReplicas-1 < numOfRacks，那么maxNodesPerRack为2。
//如果totalNumOfReplicas - 1 = numOfRacks 那么 maxNodesPerRack=3，如果totalNumOfReplicas-1 > numOfRacks，那么就在各机架平均分配值再加2。
// At this point, there are more than one racks and more than one replicas
    // to store. Avoid all replicas being in the same rack.
    //
    // maxNodesPerRack has the following properties at this stage.
    //   1) maxNodesPerRack >= 2
    //   2) (maxNodesPerRack-1) * numOfRacks > totalNumOfReplicas
    //          when numOfRacks > 1
    //
    // Thus, the following adjustment will still result in a value that forces
    // multi-rack allocation and gives enough number of total nodes.
    if (maxNodesPerRack == totalNumOfReplicas) {
      maxNodesPerRack--;
    }
    return new int[] {numOfReplicas, maxNodesPerRack};
  }
