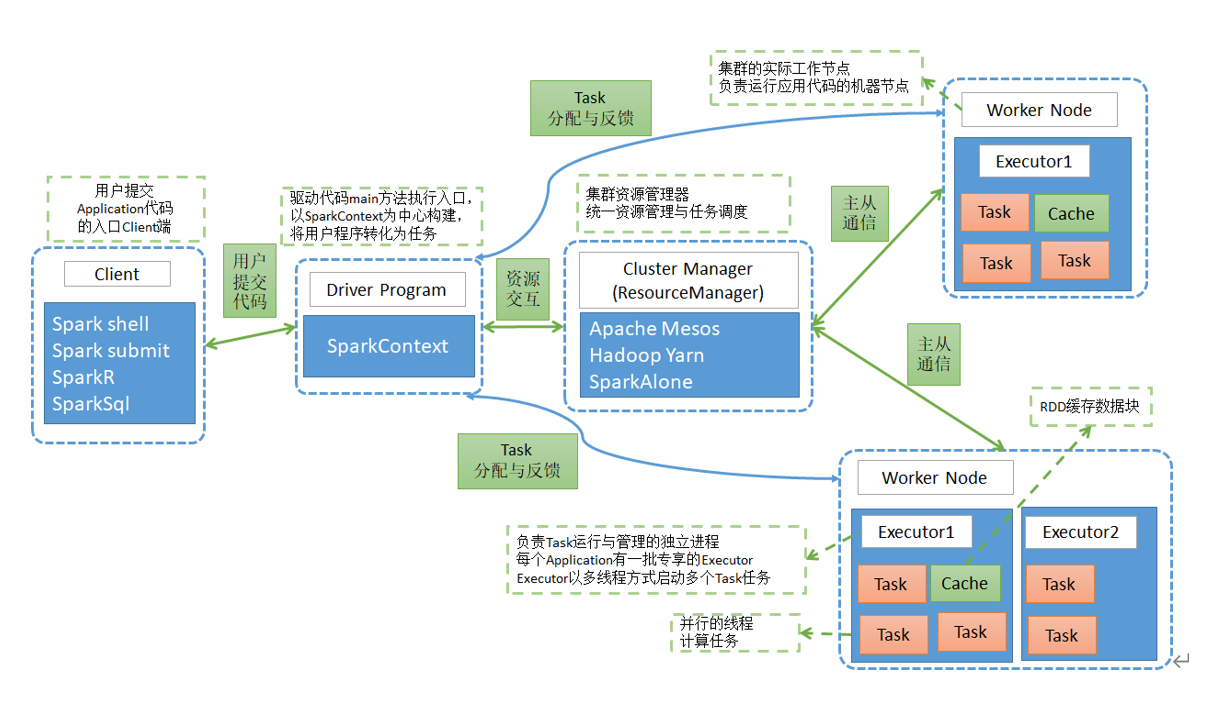

一：架构总览

二：角色作用

  • Client：面向用户，对外提供接口，提交代码的入口。
  • Driver Program：驱动器程序，用于解耦客户端和内部实际操作，将用户程序转化为任务。
  • SparkContent：Spark 上下文，承接作用，用于配置上下文环境。
  • Cluster Manager（Resource Manager）：集群资源管理器，统一资源管理与任务调度。
  • Application Master：任务的执行，调度指挥者。
  • Worker Node：工作节点，任务的实际执行者。

三：角色间关系

  1. 客户端接收到用户指令、代码；
  2. 驱动器服务于客户端，承接指令传达给集群资源管理器；
  3. 集群资源管理器根据当前情况，进行资源调度，生成一个任务调度者 AM（Application Master）
  4. AM 给相应的工作节点分配任务；
  5. 工作节点执行任务，执行完毕，结果返回给 AM，并向资源管理器汇报自身资源情况，任务已完成当前空闲状态。
  6. AM 接收到计算结果进行汇总，返回给客户端。

四：工作特性

  • 内存计算
  • 多线程
  • 缓存
  • 每一个 AM 都有一批专享的 Executor，以多线程方式启动多个 Task 任务，并行的线程计算任务缓存 RDD数据缓存块，存储复用的数据模块。
